Winkelschweißer / Winkelschweißmaschine

Effiziente L-Winkel-Verpackungslösung für vielseitige Anwendungen

Präzise Schweißtechnologie für kostenoptimierte Produktverpackung

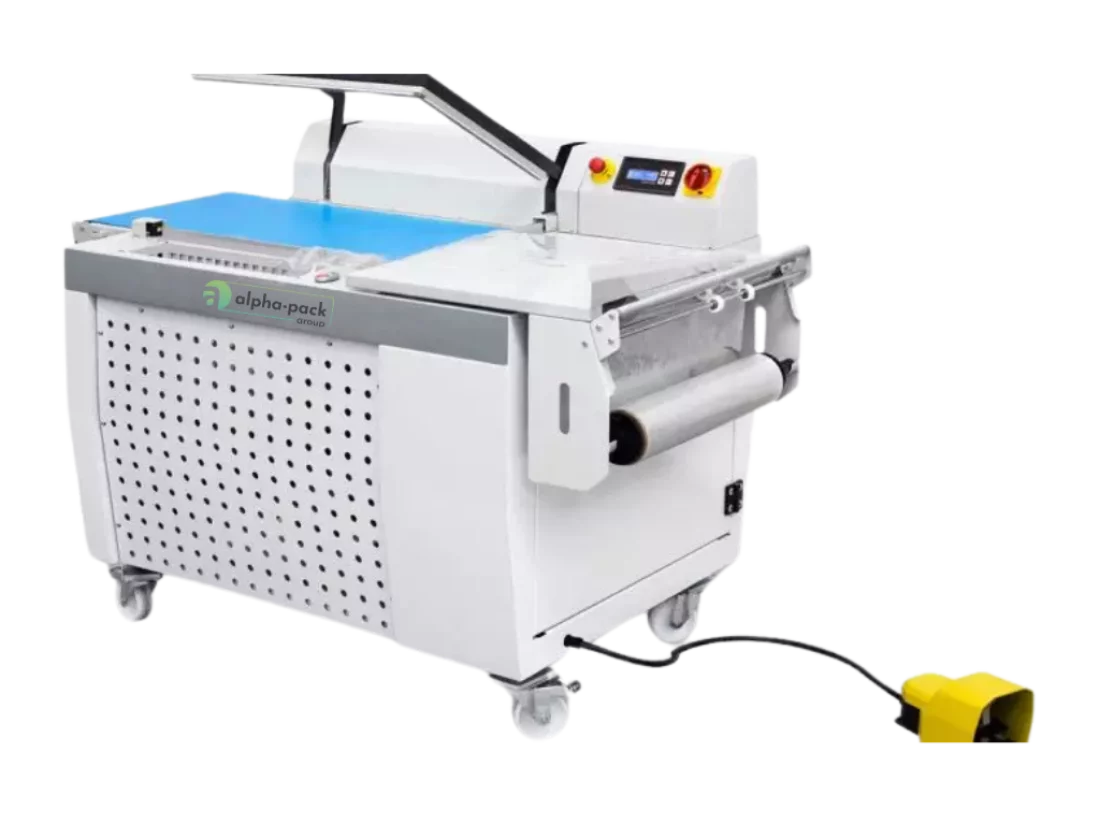

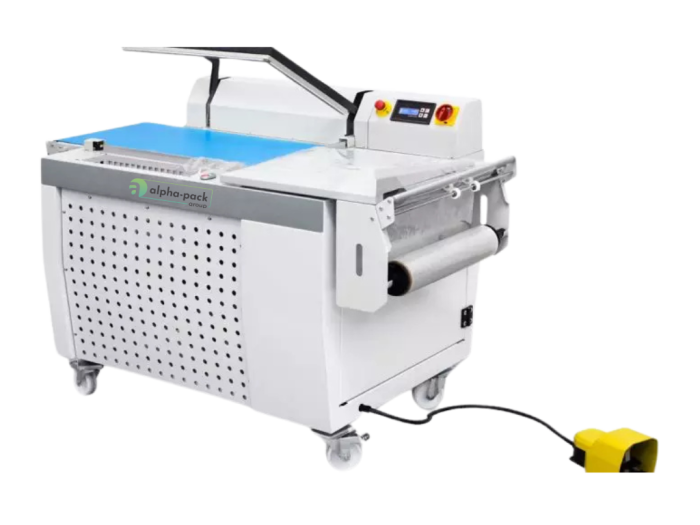

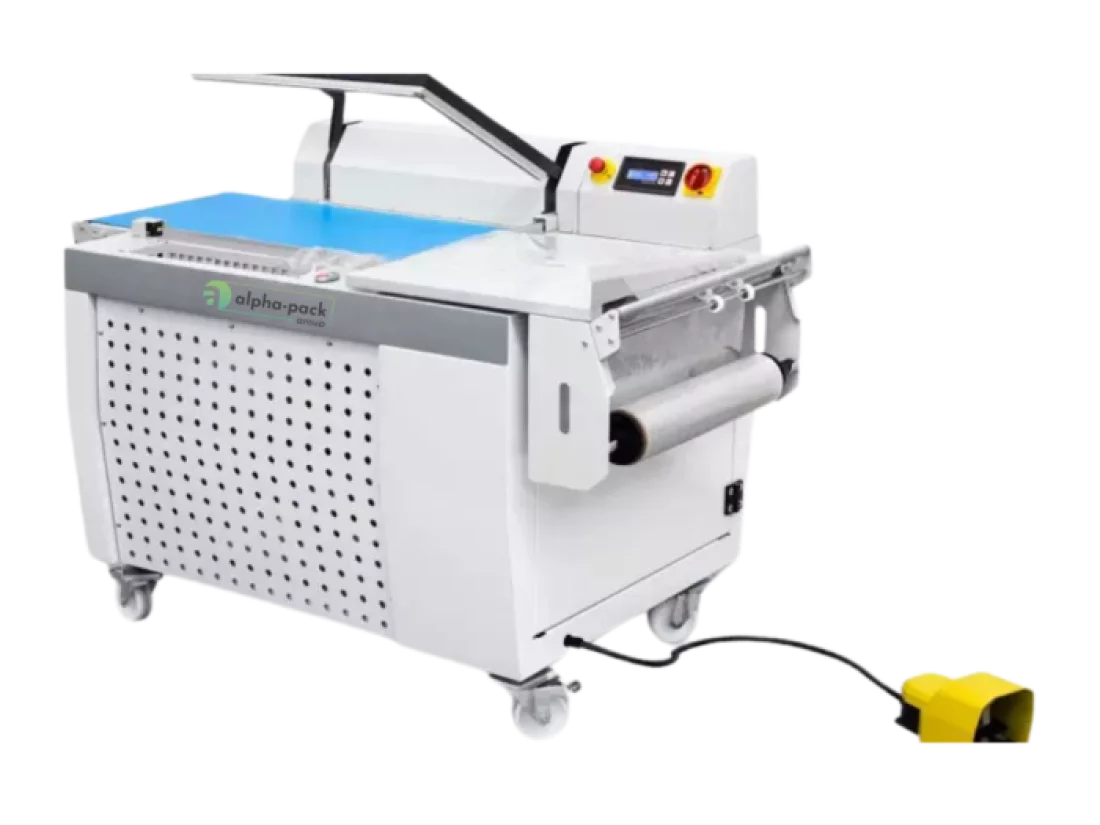

Mit dem Winkelschweißer (L-Winkel) der WSG-Serie lassen sich deine Produkte mittels Folientrennschweißung in einem Arbeitsgang schnell und kostensparend verpacken. Das Produkt wird in die Winkelschweißmaschine gelegt, die Auslösung erfolgt manuell oder pneumatisch. Der Schweißrahmen öffnet sich automatisch und das Produkt kann optional in einen separaten Schrumpftunnel geführt werden. Die hochwertigen Bauteile und unsere ausgereifte Impulsdrahttechnik gewährleisten hochfeste Schweißnähte und einen wartungsarmen Betrieb. Die einfache Handhabung der Winkelschweißer garantiert ein flexibles und zeitsparendes Verpacken bei großen Durchsatzmengen. Kundenspezifische Schweißrahmengrößen oder dauerbeheizte Schweißmesser sind auf Anfrage möglich.

Technische Details und Funktionsmerkmale

  • Robuste Bauweise durch Stahlrahmenkonstruktion für langfristigen Industrieeinsatz
  • Individuell kombinierbar mit unterschiedlichen Schrumpftunneln für vollständige Verpackungslösung
  • Teflonbeschichtetes Impuls-Heizband zur Minderung der Folienverklebung

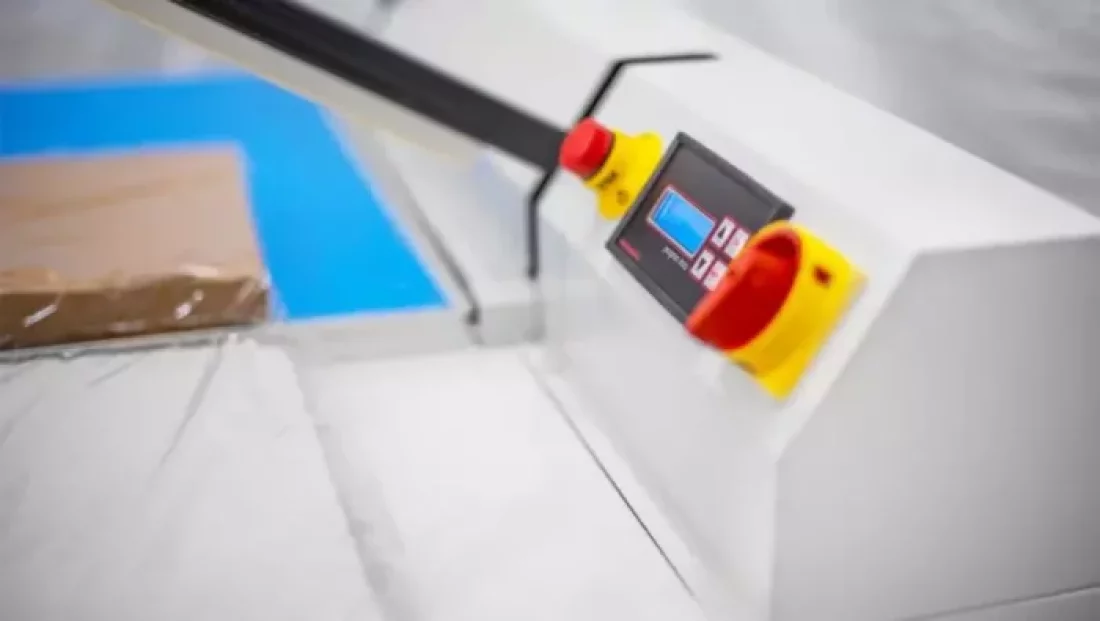

  • Elektronische Einstellung von Schweißzeit, Auslaufbandgeschwindigkeit und Schweißzyklus
  • Elektromechanische Schweißrahmenschließung per Haltemagnet für sicheren Verschluss
  • Mobile Bauweise auf Rollen mit Feststellbremse für flexibles Handling
  • Verfahrbarer Folienschlitten inklusive Folienperforationseinheit für einfache Materialführung
  • Optional pneumatische Betriebsweise mit Fußtaster, Zeitschaltung oder Zweihandbedienung
  • Optional dauerbeheiztes System für spezielle Anwendungen und höheren Durchsatz

Direkte Einsatzmöglichkeiten auf einen Blick

  • Printprodukte: Buchverpackung, Kataloge, Prospekte
  • Bürobedarf: Kartonagen, Mailings, Dokumentenmappen
  • Medien: CDs, DVDs, Datenspeicher
  • Lebensmittel: Einzelverpackungen, Gebinde, Probierpackungen
  • Kleinteile: Sortimente, Bündelungen, Verkaufseinheiten
  • Elektronik: Bauteile, Zubehör, Kabelsets
  • Industrieprodukte: Werkzeuge, Ersatzteile, Komponenten

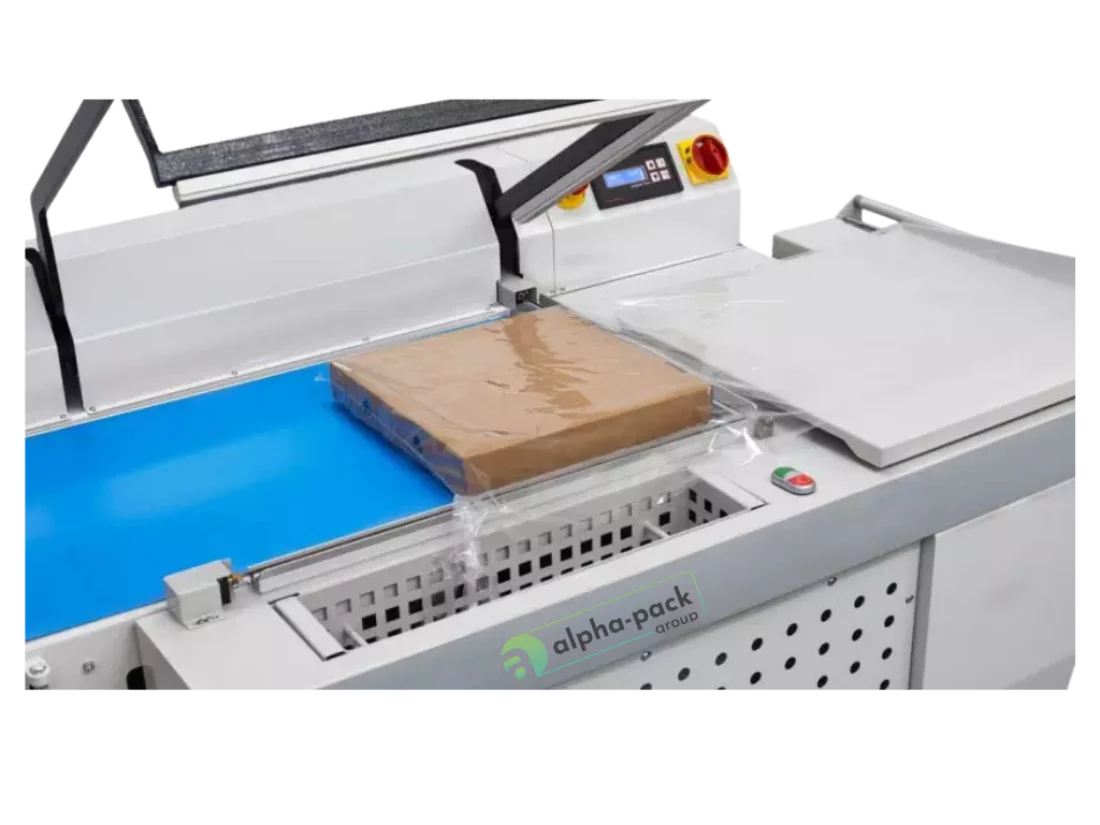

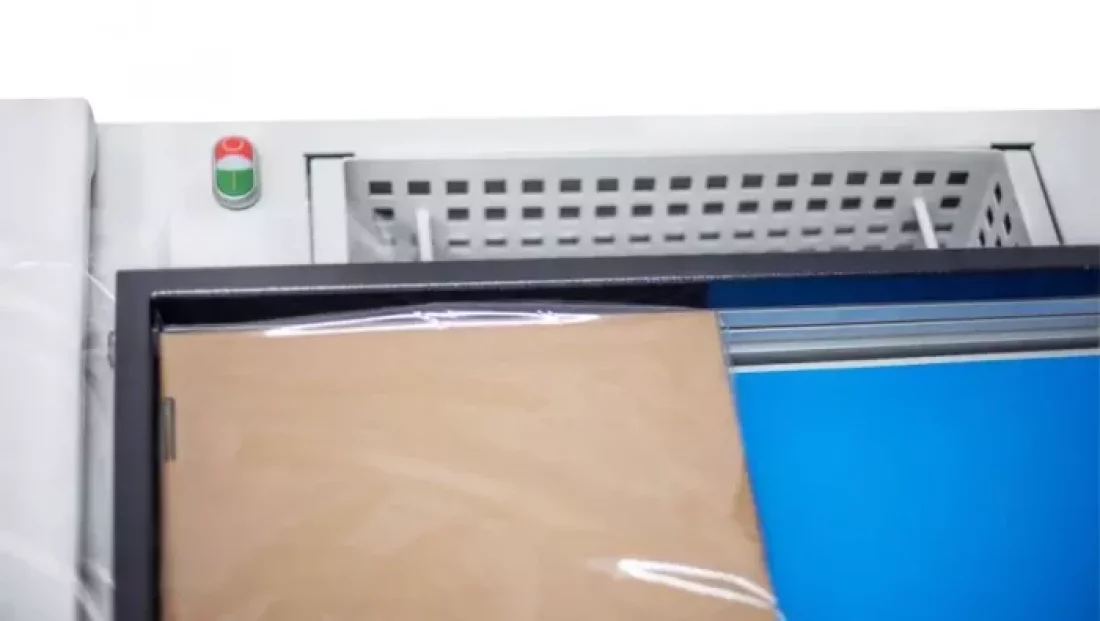

Unsere Winkelschweißmaschinen in der Anwendung

Einschrumpfen von Werkzeug mit Winkelschweißmaschine

Einschrumpfen von Produkten in PE-Folie

Modellvarianten

  • WSG-4055
    Modell:WSG-4055
    Anwendbare Folien (Halbschlauch):POF / PP / PE / PVC
    Maximale Folienstärke:60 my
    Schweißrahmengröße:400 x 550 mm
    Maximale Produktabmessung:380 x 520 x 200 mm*
    Maximale Rollengröße (L x Ø):600 x Ø 250 mm*
    Maschinengröße:1600 x 775 x 1100 mm
    Maximale Anschlussleistung:1,2 kW
    Anschlussspannung:230 V
    Maschinengewicht (ca.):150 kg
    Schrumpfvorgänge:bis 15 Stück / Minute**
    Pneumatischer Schweißrahmen:optional / 5,5 bar
  • WSG-5070
    Modell:WSG-5070
    Anwendbare Folien (Halbschlauch):POF / PP / PE / PVC
    Maximale Folienstärke:60 my
    Schweißrahmengröße:500 x 700 mm
    Maximale Produktabmessung:480 x 680 x 200 mm*
    Maximale Rollengröße (L x Ø):600 x Ø 250 mm*
    Maschinengröße:1900 x 875 x 1100 mm
    Maximale Anschlussleistung:1,8 kW
    Anschlussspannung:230 V
    Maschinengewicht (ca.):230 kg
    Schrumpfvorgänge:bis 15 Stück / Minute**
    Pneumatischer Schweißrahmen:optional / 5,5 bar
  • WSG-75100
    Modell:WSG-75100
    Anwendbare Folien (Halbschlauch):POF / PP / PE / PVC
    Maximale Folienstärke:60 my
    Schweißrahmengröße:750 x 1000 mm
    Maximale Produktabmessung:720 x 980 x 200 mm*
    Maximale Rollengröße (L x Ø):800 x Ø 250 mm*
    Maschinengröße:2910 x 1300 x 1100 mm
    Maximale Anschlussleistung:2,8 kW
    Anschlussspannung:230 V
    Maschinengewicht (ca.):350 kg
    Schrumpfvorgänge:bis 15 Stück / Minute**
    Pneumatischer Schweißrahmen:optional / 5,5 bar
  • WSG-100120
    Modell:WSG-100120
    Anwendbare Folien (Halbschlauch):POF / PP / PE / PVC
    Maximale Folienstärke:60 my
    Schweißrahmengröße:1000 x 1200 mm
    Maximale Produktabmessung:980 x 1180 x 200 mm*
    Maximale Rollengröße (L x Ø):950 x Ø 250 mm*
    Maschinengröße:2500 x 1125 x 1000 mm
    Maximale Anschlussleistung:3,4 kW
    Anschlussspannung:400 V / 3-Phasen
    Maschinengewicht (ca.):480 kg
    Schrumpfvorgänge:bis 15 Stück / Minute**
    Pneumatischer Schweißrahmen:optional / 6,0 bar

Jetzt Winkelschweißmaschine anfragen

Du interessierst dich für unsere Winkelschweißer oder möchtest dich ganz unverbindlich von unseren Verpackungsexpert*innen beraten lassen? Kontaktiere uns dafür unter +49 - 2235-79479-0 oder per E-Mail an info_at_alphapack.de. Wir freuen uns darauf deine Verpackungslinie zu optimieren.

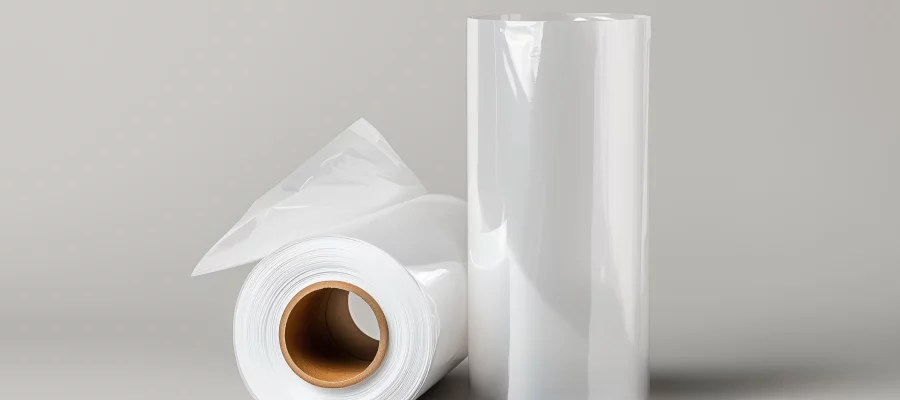

Die passende Folie für Winkelschweißer
